電子ビーム溶接と各種溶接方法との比較

各種溶接と電子ビーム溶接との比較

［抵抗溶接］・［超音波溶接］
　一般的に用途が限られている。

［TIG溶接］
　汎用性に優れるが量産性、精度に劣る

［LB溶接］
　大気中で溶接が可能で量産性、精度に優れるが薄物メイン。

［EB溶接］
　真空中で溶接のため汎用性は劣るが、溶接性能は最も優れている。

	電子ビーム溶接	レーザー溶接	TIG溶接	抵抗溶接	超音波溶接
溶接速度	○	○	×	○	×
低熱入力	○	○	×	○	○
低熱歪み	○	○	×	－	○
溶接ビード外観	○	○	×	－	○
固定治具が簡単	○	○	×	－	－
装置の信頼度	○	○	○	○	－
大気中での溶接	×	○	－	○	－
真空中での溶接	○	×	×	×	×
磁性材料での溶接	×	○	○	○	○
高反射率材料の溶接	○	×	○	○	○
熱感受性の高い材料の溶接	○	○	×	×	○
作業環境・騒音・異臭	○	○	×	×	×
肉厚の部品溶接	○	×	○	×	×
狭い小・深溝・深穴溶接	○	×	×	×	×

各種溶接のビード幅と溶け込み深さ

EB溶接、LB溶接は他の溶接に比べ、出力密度が非常に高い。このため、熱が溶接部の周りに伝播する前に一瞬で溶融することができます。これによって、熱歪みの原因となる溶融部（doの幅）を最小限に抑えることができ、高精度の溶接が可能となっています。
また、EB溶接はLB溶接に比べ有効熱源径（do）に対する出力密度の分布が平均的であるため、出力密度のピーク高さは同程度であるが、より深い溶融を可能としている。
※虫眼鏡は焦点を合わせれば紙が焼けるが、焦点がずれると紙は一向に焼けない。LBはこれと同様に光を集光して熱エネルギーとしているため、光が集中する点において高い出力密度を示すが、焦点からずれた位置では出力が大きく下がってしまう。

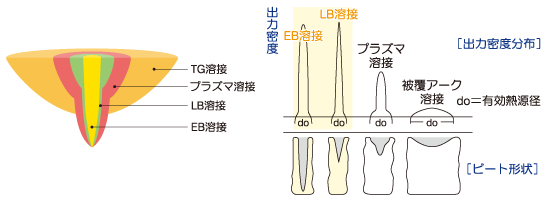

各種溶接熱源の出力密度分布およびビート形状の様式図 EB溶接　LB溶接
